Departamentos de la clínica de FIV: Explicación de las funciones y el propósito de cada sala.
Cada sala de una clínica de FIV cumple una función médica precisa e insustituible. Esta guía abarca todos los departamentos clave de la clínica —desde el laboratorio de embriología hasta la sala de crioconservación, el quirófano y la zona de recuperación—, incluyendo el diseño y las normas ambientales que requiere cada uno.
- Las dependencias de la clínica de FIV incluyen recepción, sala de recolección de semen, laboratorio de andrología, laboratorio de embriología, sala de crioconservación, quirófano, sala de esterilización, área de recuperación y salas de apoyo.
- El laboratorio de embriología es la zona más controlada: una sala limpia con presión positiva, filtración HEPA y calidad del aire clasificada según la norma ISO.

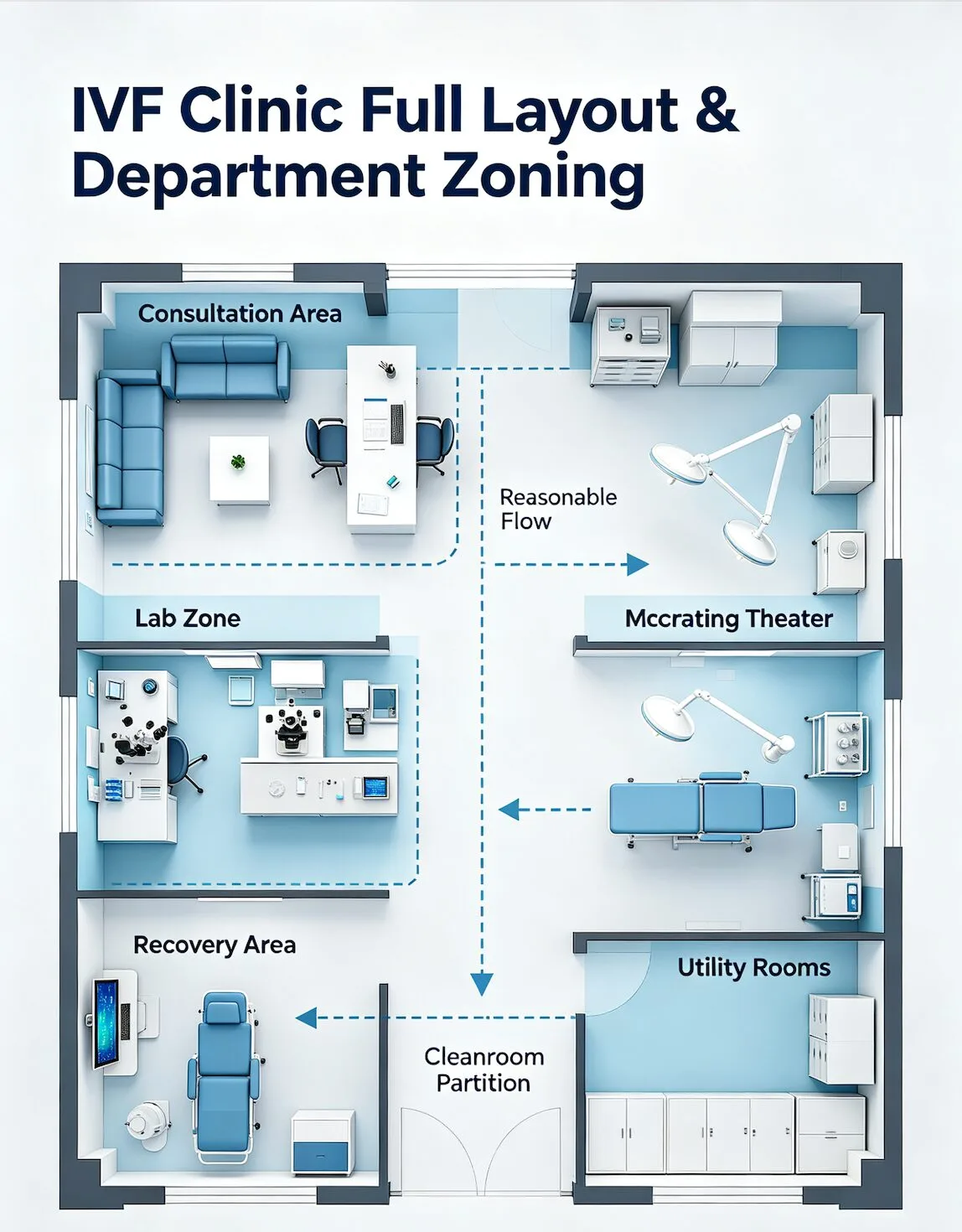

- Cada habitación cumple una función única e insustituible; la distribución del espacio afecta directamente a las tasas de éxito de la FIV y al cumplimiento de la normativa.
- Los controles ambientales —temperatura, humedad, presión atmosférica y recuento de partículas— deben mantenerse de forma independiente en cada departamento.
- Los diseñadores de instalaciones, los contratistas y los operadores de clínicas deben planificar cada zona de acuerdo con su riesgo de contaminación específico y la secuencia de flujo de trabajo.
Una clínica de FIV es uno de los centros médicos más estrictamente regulados del sector sanitario. A diferencia de las salas de hospitalización general, cada departamento de una clínica de FIV está diseñado específicamente para controlar la calidad del aire, mantener una temperatura estable, crear zonas estériles y segregar con precisión los flujos de trabajo.
Cada sala cumple una función única e insustituible en el proceso de tratamiento de fertilidad, desde la consulta con el paciente y la toma de muestras hasta el cultivo de embriones, la criopreservación y los procedimientos quirúrgicos. Comprender la distribución y el propósito de cada departamento de la clínica de FIV ayuda a los pacientes a reconocer la calidad de la clínica y proporciona a los diseñadores de las instalaciones y a los equipos médicos el contexto necesario para mantener operaciones que cumplan con la normativa y alcancen altas tasas de éxito.
Zonas de laboratorio
Laboratorio de embriología, laboratorio de andrología y crioconservación: requisitos de control ambiental muy exigentes en la clínica.
Zonas clínicas
Quirófano, sala de lavado quirúrgico y área de recuperación: esterilidad de grado quirúrgico y monitorización posterior al procedimiento.
Zonas de apoyo
Sala de esterilización, sala de recolección de semen y almacenamiento estéril: control de infecciones y continuidad del suministro.
Zonas de utilidad y administración
Salas de gases medicinales, salas de UPS, vestuarios del personal y gestión de documentos: la columna vertebral operativa de la clínica.

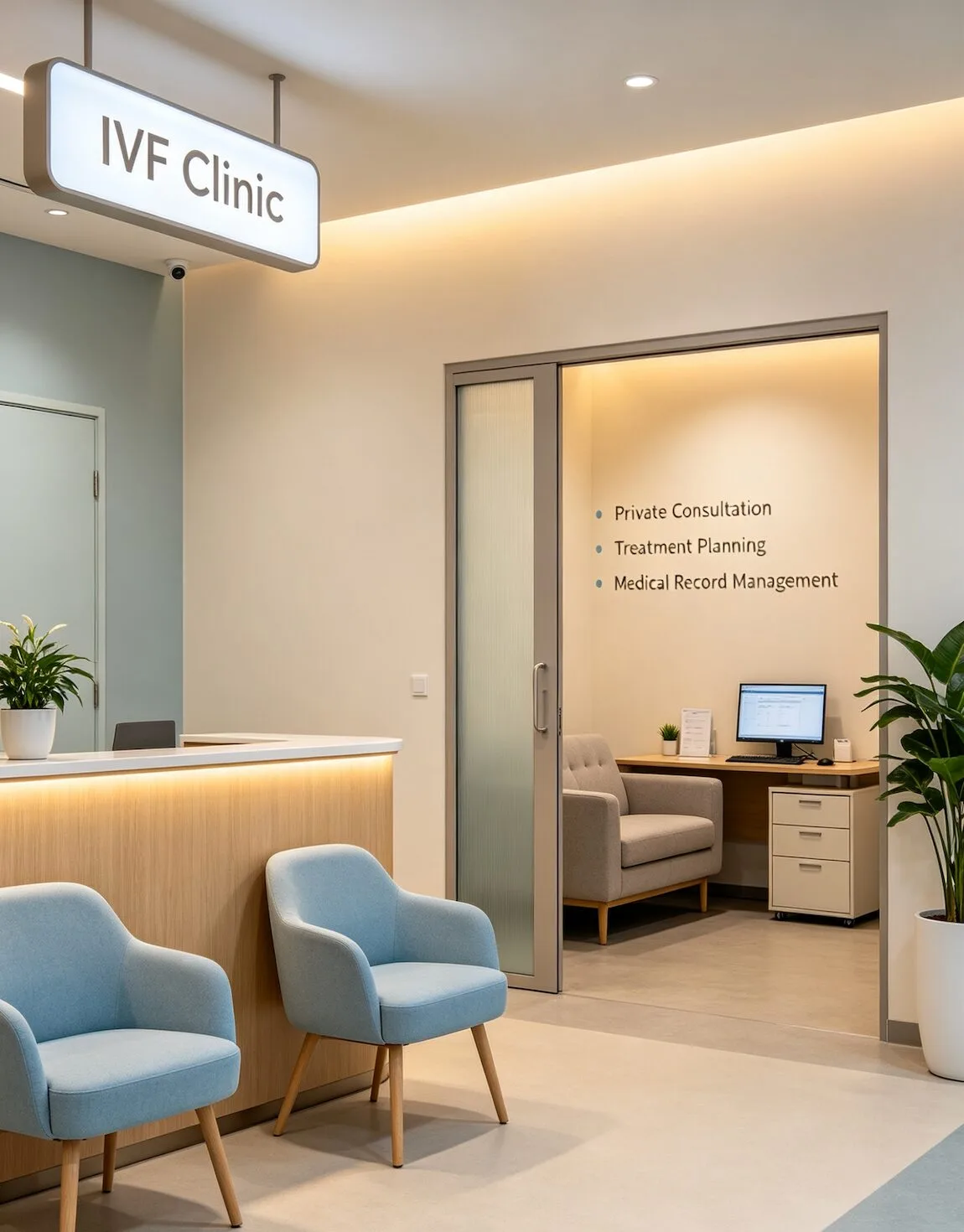

1. Área de recepción y consulta
La zona de atención al público de la clínica de FIV está diseñada para la admisión de pacientes, las consultas privadas y la planificación del tratamiento antes de que comience cualquier procedimiento clínico.
Funciones básicas
- Recibir y registrar pacientes de fertilidad nuevos y recurrentes.
- Realizar consultas privadas individuales sobre fertilidad con médicos especialistas.
- Explique los ciclos de tratamiento de FIV, los procedimientos, los riesgos y las expectativas de tasa de éxito.
- Almacenar y gestionar los historiales médicos de los pacientes y la documentación de consentimiento firmada.

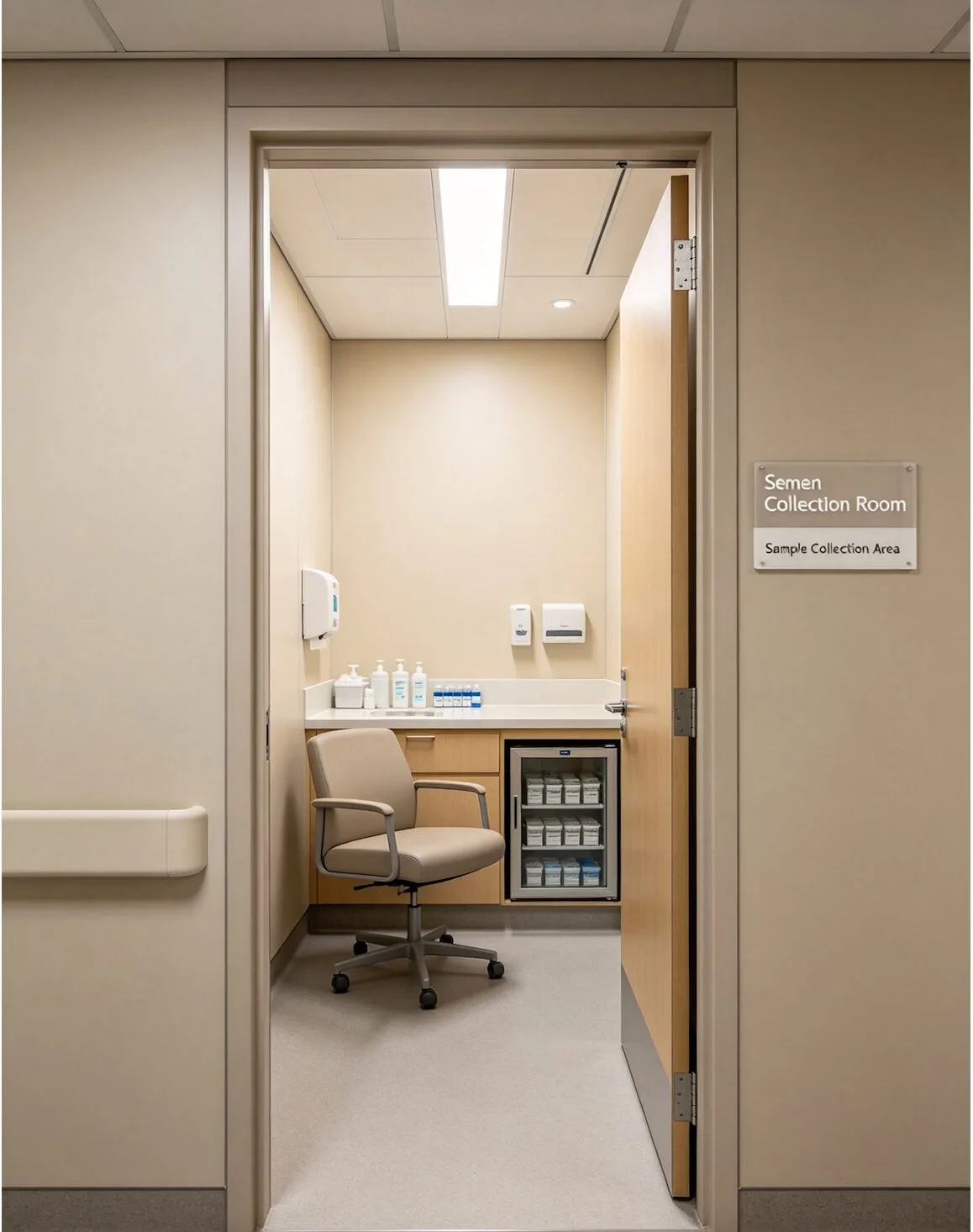

2. Sala de recolección de semen
Una sala privada, cerrada y con control médico, dedicada exclusivamente a la recolección de muestras masculinas, ubicada justo al lado del laboratorio de andrología para la entrega directa de las muestras.
Funciones básicas
- Proporcionar un entorno tranquilo, higiénico y totalmente confidencial para la toma de muestras.
- Asegúrese de que las muestras recolectadas permanezcan libres de contaminación antes de su procesamiento en el laboratorio.
- Permite la transferencia inmediata de muestras frescas al laboratorio de andrología, un proceso que requiere una rápida toma de muestras tras su recolección.

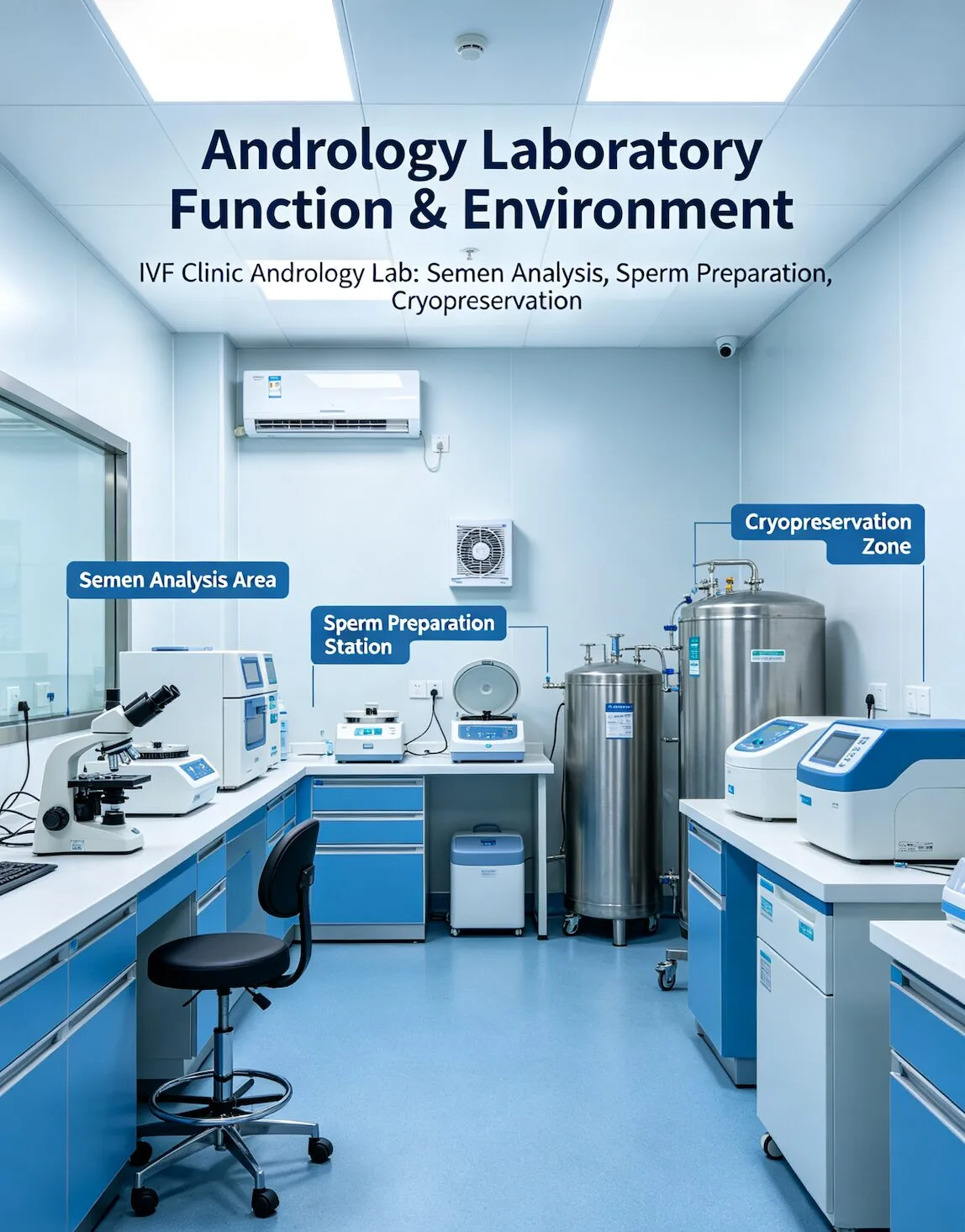

3. Laboratorio de Andrología
Laboratorio principal de pruebas de fertilidad masculina y procesamiento de esperma. Todos los trabajos de diagnóstico, preparación y criopreservación relacionados con el esperma se realizan exclusivamente aquí.
Funciones básicas
- Realizar un análisis completo del semen: recuento de espermatozoides, evaluación de la motilidad, morfología y vitalidad.
- Purificar y preparar muestras de esperma para procedimientos de fertilización in vitro (FIV) e inyección intracitoplasmática de espermatozoides (ICSI).
- Procesar la criopreservación de esperma y preparar las muestras para su almacenamiento a largo plazo.
- Mantenga una temperatura, humedad y condiciones de aire limpio estables para preservar la viabilidad de los espermatozoides durante todo el proceso.

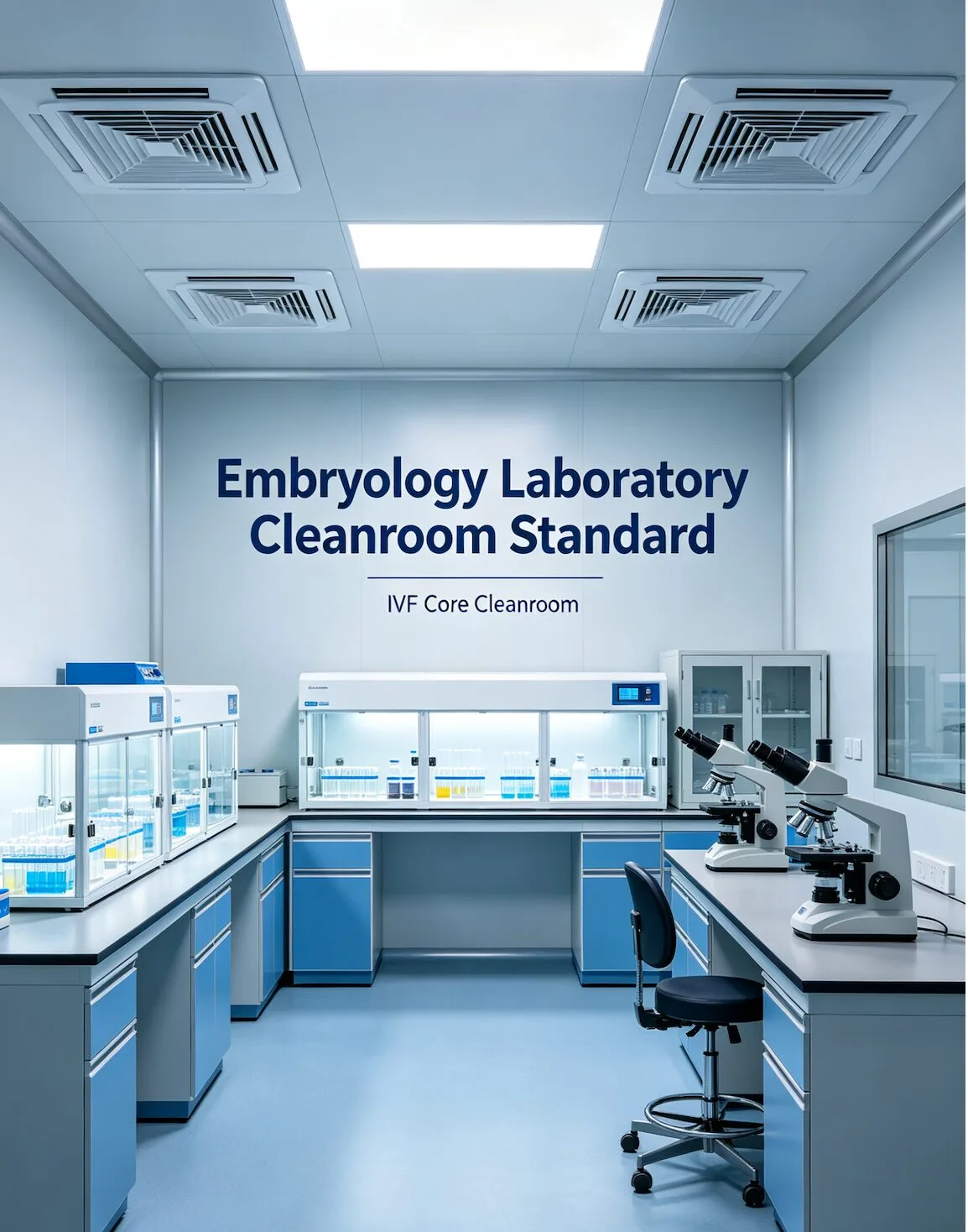

4. Laboratorio de Embriología
La sala blanca es el núcleo central de toda la instalación de FIV, y la zona más estrictamente controlada debido a la extrema fragilidad de los embriones humanos en cada etapa de su desarrollo.
Funciones básicas
- Realizar fertilización in vitro (FIV) e inyección intracitoplasmática de espermatozoides (ICSI).
- Cultivar, monitorear y clasificar el desarrollo embrionario desde el día 1 hasta la etapa de blastocisto.
- Seleccionar embriones de alta calidad para la transferencia embrionaria basándose en la clasificación morfológica.
- Preparar los embriones para la vitrificación (congelación) o la transferencia directa en fresco.
Estándares ambientales
| Parámetro | Requisito | Razón |
|---|---|---|
| Clasificación del aire | Clase ISO 5–7 (sala limpia) | Eliminar la contaminación por partículas en suspensión en el aire cerca de las estaciones de trabajo de embriones. |
| Presión de aire | Presión positiva frente a zonas adyacentes | Evitar la entrada de aire y la contaminación cruzada. |
| Filtración | HEPA (H13/H14) a través de unidades FFU | Elimina más del 99.97 % de las partículas de ≥0.3 µm. |
| Temperatura | Estable a 23–25 °C | Adaptar las condiciones de la incubadora de embriones; evitar el choque térmico. |
| Humedad | 40–60% de humedad relativa | Evitar la evaporación del medio filtrante y la acumulación de carga estática. |
| Control de COV | Filtración de carbón activado | Eliminar residuos de disolventes, adhesivos y agentes de limpieza. |
- Un fallo en la presión positiva permite que las bacterias transportadas por el aire entren en las zonas de trabajo de los embriones.
- La contaminación por COV proveniente de acabados de paredes o productos de limpieza perjudica directamente el desarrollo embrionario.
- La inestabilidad de la temperatura estresa a los embriones durante el cultivo; incluso una desviación de ±1 °C es significativa.
- Una filtración HEPA inadecuada conlleva un fallo en la clasificación ISO durante las auditorías de acreditación.
Sistemas modulares para salas blancas y laboratorios de ICARELIFE
ICARELIFE suministra sistemas modulares completos para salas blancas, que incluyen conjuntos de unidades de filtración de fluidos (FFU) para techo, configuraciones de unidades de tratamiento de aire (UTA) de presión positiva, paneles de pared higiénicos y puertas herméticas, prediseñados para cumplir con las normativas de los laboratorios de FIV.

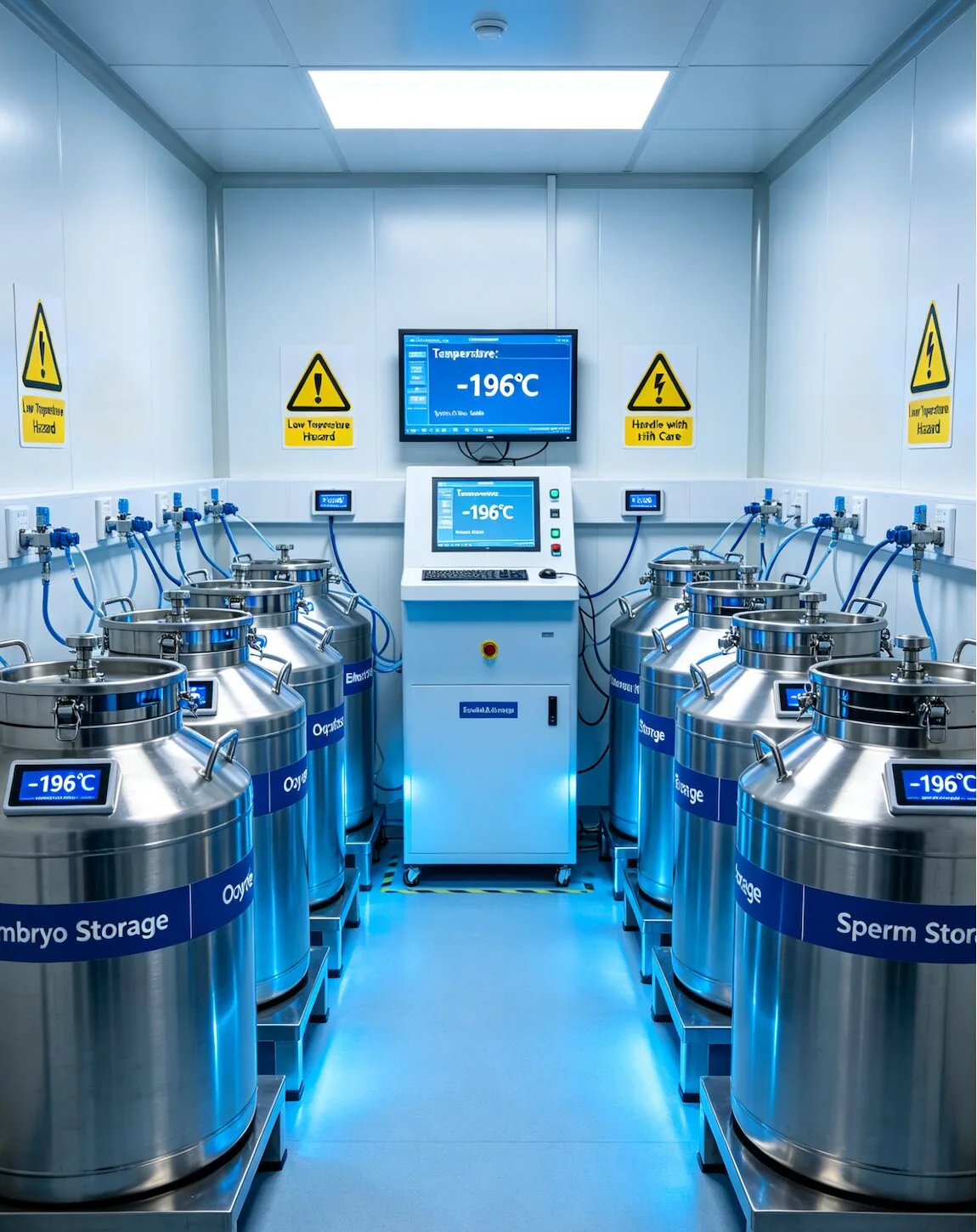

5. Sala de crioconservación
Una sala especializada de conservación a baja temperatura, diseñada para el almacenamiento a largo plazo de embriones, ovocitos y espermatozoides congelados en tanques de nitrógeno líquido, aislada de todas las áreas generales del laboratorio.
Funciones básicas
- Almacene los embriones, espermatozoides y ovocitos congelados en tanques de nitrógeno líquido a aproximadamente -196 °C.
- Mantener una temperatura ultrabaja constante para garantizar la viabilidad de las muestras a largo plazo durante múltiples ciclos de tratamiento.
- Gestionar el etiquetado de muestras, la trazabilidad de los pacientes y los registros de inventario seguros.
- Aísle los equipos criogénicos de las áreas generales del laboratorio para evitar la exposición al vapor de nitrógeno y los riesgos para la seguridad.

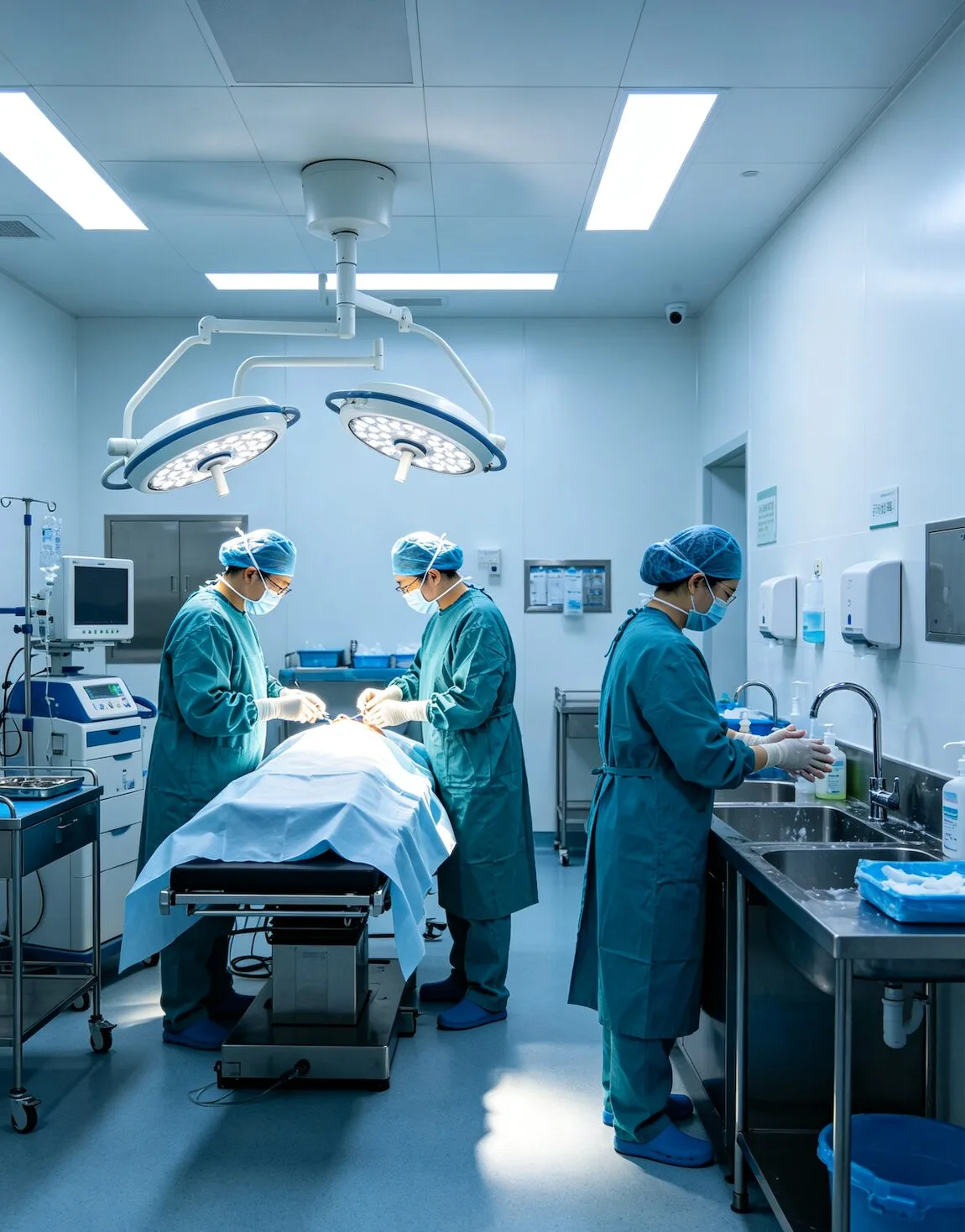

6. Quirófano y área de preparación quirúrgica
Un quirófano estéril de alta calidad para todos los procedimientos de fertilidad invasivos —extracción de ovocitos y transferencia de embriones— con una sala de lavado anexa que funciona como zona de seguridad estéril para el personal médico.
Quirófano: Funciones básicas
- Realizar la extracción de ovocitos guiada por ultrasonido (procedimientos de captación de óvulos).
- Realizar procedimientos de transferencia de embriones frescos y congelados bajo supervisión clínica.
- Mantener la filtración de aire estéril de grado quirúrgico, la temperatura estable y el flujo de aire de presión positiva.
Sala de lavado quirúrgico: funciones principales
- Proporcionar un espacio exclusivo para el lavado de manos quirúrgico, la colocación de batas y la preparación estéril antes de entrar al quirófano.
- Actuar como barrera contra la contaminación entre las áreas de los pasillos y el entorno estéril del quirófano.
- Techo de flujo de aire laminar: mismo estándar
- Diferencial de presión positiva: mismo estándar
- Filtración HEPA H13/H14: mismo estándar
- Acabados libres de COV requeridos adicionalmente para FIV
- Proximidad al laboratorio de embriología: requisito específico para la FIV.
- Conexión directa o paso directo al laboratorio de embriología.
- Puertas correderas herméticas para una total estanqueidad a la presión.
- Suministro integrado de gases medicinales (O₂, N₂O, aire medicinal, vacío)
- Iluminación instrumental compatible con equipos de ultrasonido
- Sistema de paredes y techos lavable y no poroso

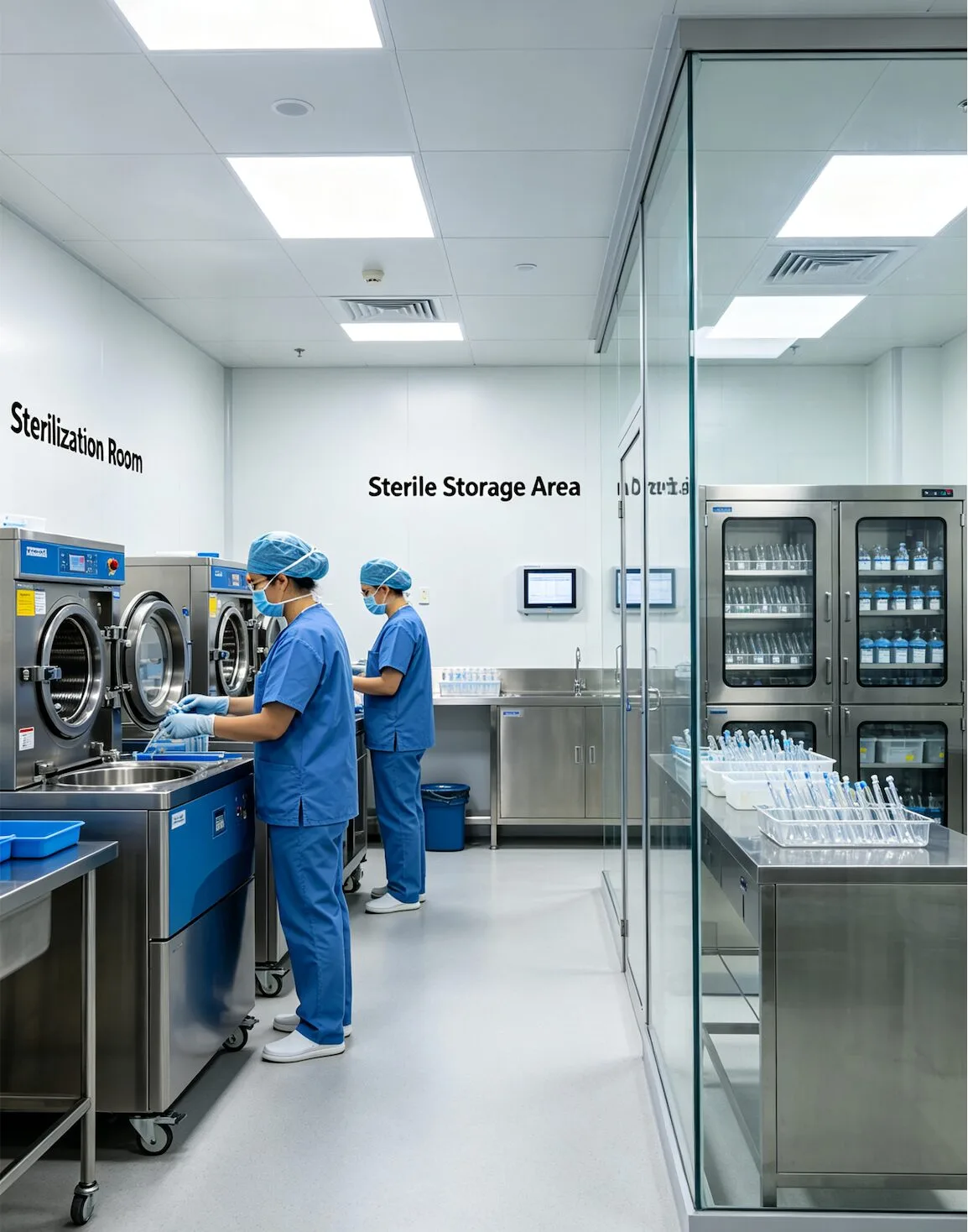

7. Sala de limpieza, esterilización y almacenamiento estéril
El pilar fundamental del control de infecciones en la clínica de FIV: garantizar la desinfección completa de los instrumentos reutilizables y el almacenamiento libre de contaminación del equipo estéril antes de su uso.
Funciones básicas
- Limpiar, desinfectar y esterilizar en autoclave los instrumentos quirúrgicos y de laboratorio reutilizables.
- Elimine las bacterias y los residuos biológicos de todos los instrumentos médicos mediante ciclos de esterilización validados.
- Almacene el equipo completamente esterilizado en condiciones secas, selladas y libres de contaminación hasta el momento de su uso.
- Mantener una separación completa entre los flujos de trabajo contaminados (sucios) y limpios (estériles).

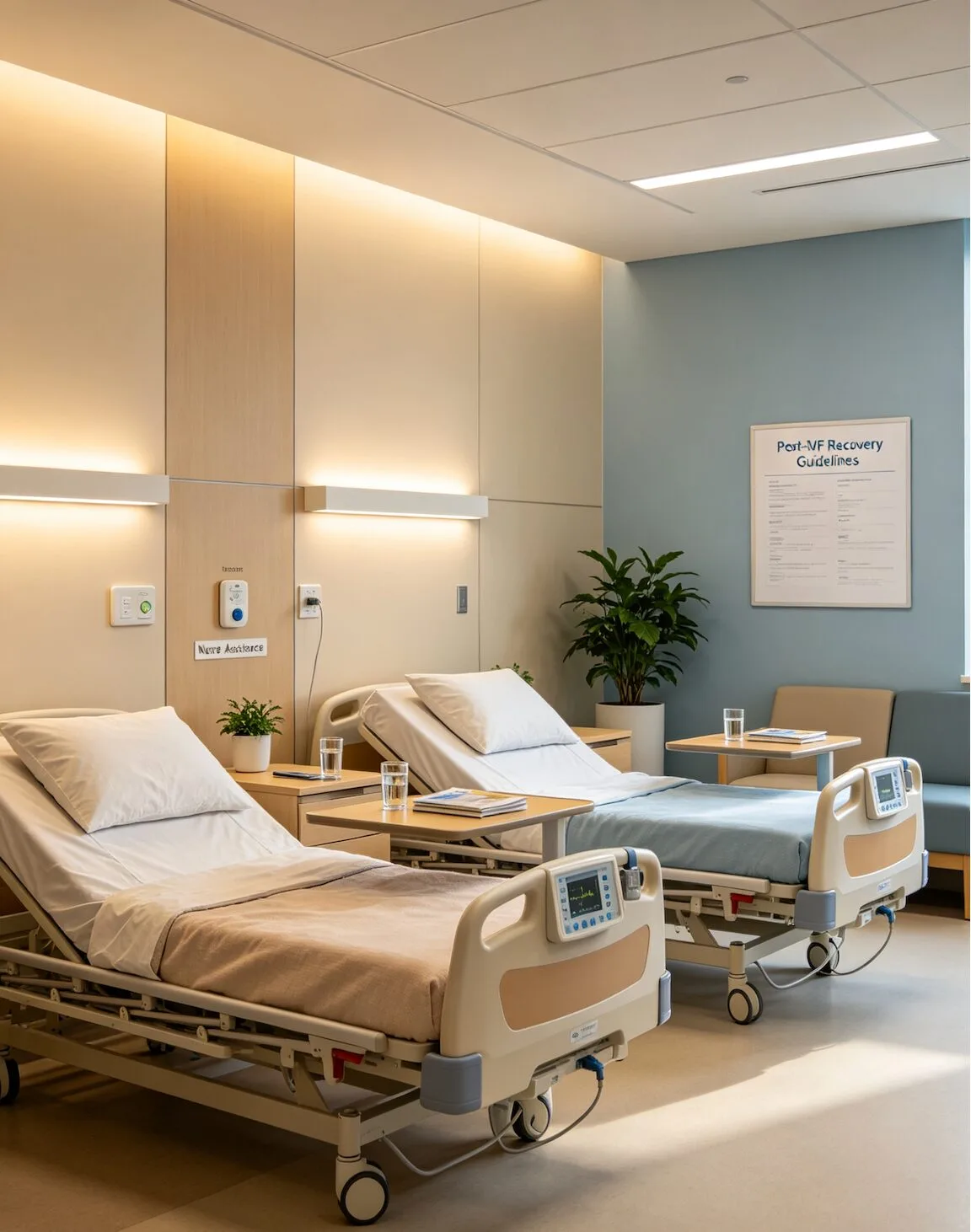

8. Área de recuperación del paciente
Una zona de descanso tranquila y vigilada para pacientes tras los procedimientos de extracción de ovocitos y transferencia de embriones, que permite la observación clínica antes del alta de la paciente.
Funciones básicas
- Monitorizar las constantes vitales y el estado físico del paciente tras los procedimientos quirúrgicos.
- Proporcionar un espacio de descanso cómodo y supervisado antes del alta del paciente.
- Permitir que el personal de enfermería observe y responda a los efectos secundarios posteriores al procedimiento, incluidos el dolor, el sangrado o las náuseas.

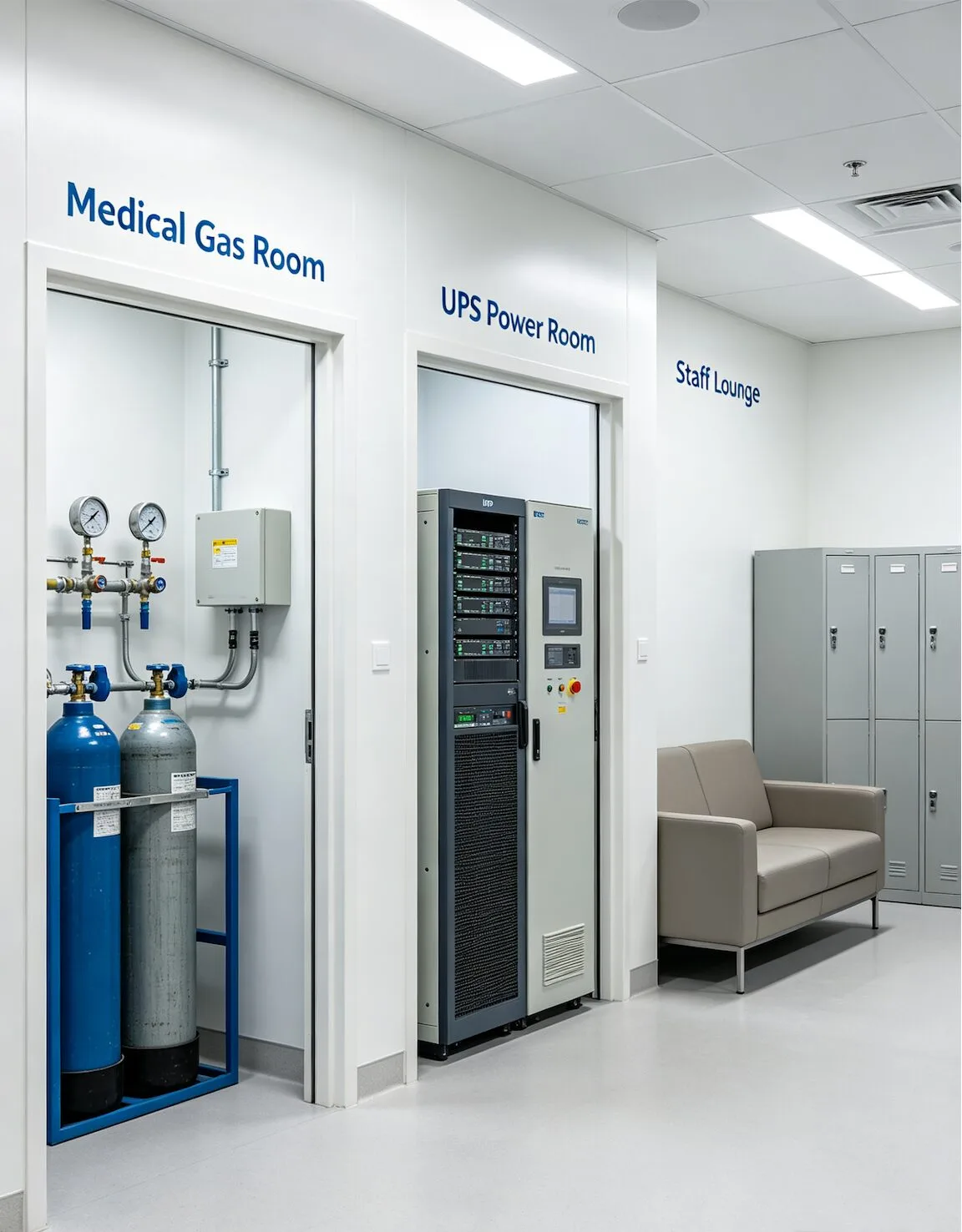

9. Salas de servicios, técnicas y administrativas
Una clínica de FIV que funcione a la perfección depende de una infraestructura de apoyo interna para mantener operaciones clínicas y de laboratorio continuas y seguras las 24 horas del día.
Salas y funciones de apoyo clave
- 1Vestuarios del personal — Control de acceso a zonas seguras para todo el personal clínico y de laboratorio. Evita que la contaminación externa entre en áreas restringidas a través de la ropa o el calzado.
- 2Sala de gases medicinales — Alberga sistemas centralizados de suministro de gases medicinales (O₂, N₂O, CO₂, aire medicinal, vacío) para equipos quirúrgicos y de laboratorio. Requiere una carcasa resistente al fuego y monitorización de la presión.
- 3Sala de sistemas de alimentación ininterrumpida (UPS) / Sistemas de alimentación de respaldo — Sistema de alimentación ininterrumpida que protege todas las incubadoras sensibles del laboratorio de embriología, las alarmas de crioconservación y los sistemas de monitorización clínica contra interrupciones del suministro eléctrico.
- 4Sala de máquinas de la unidad de tratamiento de aire — Alberga la unidad de tratamiento de aire que suministra aire filtrado, con temperatura y humedad controladas a todas las zonas clínicas y de laboratorio. Requiere monitorización operativa las 24 horas del día, los 7 días de la semana.
- 5Sala administrativa y de documentos — Gestiona los historiales médicos de los pacientes, los archivos de cumplimiento normativo, la documentación del ciclo de tratamiento y los registros de acreditación de la clínica en un almacenamiento seguro y organizado.
- 01 Sistema modular de quirófano Diseño de OR
- 02 Unidad de techo de flujo de aire laminar sala limpia
- 03 Unidad de tratamiento de aire (UTA) modular compacta HVAC
- 04 Puertas corredizas herméticas Control de presión
- 05 Paneles de pared higiénicos de Corian Sistema de pared
Preguntas frecuentes
El laboratorio de embriología se considera generalmente el departamento más importante de una clínica de FIV. Allí se llevan a cabo la fertilización, el cultivo y la clasificación de embriones, todo ello en un entorno de sala limpia estrictamente controlado. La calidad del aire, la estabilidad de la temperatura y la ausencia de compuestos orgánicos volátiles (COV) en el laboratorio de embriología determinan directamente las tasas de éxito de la FIV.
Un laboratorio de embriología es una sala limpia con presión positiva donde se realizan procedimientos de fertilización in vitro (FIV) e inyección intracitoplasmática de espermatozoides (ICSI), se cultivan embriones en incubadoras de CO₂ y se monitoriza y clasifica su desarrollo diariamente. Requiere filtración HEPA, calidad del aire con certificación ISO, revestimientos de paredes libres de compuestos orgánicos volátiles (COV) y control estable de la temperatura y la humedad. Generalmente, es la zona más restringida de todo el centro de FIV.
El laboratorio de andrología se encarga de todas las pruebas de fertilidad masculina y del procesamiento de esperma. Sus funciones incluyen el análisis de semen (recuento, motilidad y morfología), la preparación de esperma para procedimientos de FIV e ICSI, y la criopreservación de esperma. Opera en un entorno controlado contiguo a la sala de recolección de semen, y sus resultados se envían directamente al laboratorio de embriología para los procedimientos de fertilización.
La sala de crioconservación alberga termos de nitrógeno líquido para el almacenamiento a largo plazo de embriones, ovocitos y espermatozoides congelados a aproximadamente -196 °C. Proporciona una gestión segura y etiquetada de las muestras con trazabilidad, y debe estar aislada de las áreas generales del laboratorio debido a los riesgos que presenta el vapor de nitrógeno. El monitoreo continuo de oxígeno y los sistemas de alarma son requisitos de seguridad esenciales para esta sala.
Los laboratorios de embriología para FIV suelen cumplir con la norma ISO Clase 5 en la estación de trabajo de embriones y con la ISO Clase 6-7 en el espacio circundante del laboratorio. Los requisitos clave incluyen filtración HEPA H13/H14 mediante conjuntos de unidades de filtro con ventilador (FFU), presión positiva con respecto a las zonas adyacentes, control de temperatura entre 23 y 25 °C, humedad relativa del 40 al 60 % y filtración con carbón activado para eliminar los COV del suministro de aire.
Un quirófano para FIV cumple con los mismos estándares de flujo laminar, presión positiva y filtración HEPA que un quirófano quirúrgico estándar. Las principales diferencias radican en su proximidad al laboratorio de embriología (para minimizar el tiempo de tránsito de embriones y ovocitos), la exigencia de materiales libres de COV en paredes y techos, y los requisitos específicos de iluminación y espacio para los procedimientos de extracción de óvulos guiada por ultrasonido. Se utilizan puertas correderas herméticas para mantener la estanqueidad de la presión entre el quirófano y la zona de lavado quirúrgico.
Un corte de energía en una clínica de FIV sin sistema de alimentación ininterrumpida (UPS) puede provocar que las incubadoras de embriones pierdan el control de temperatura, lo que podría destruir embriones en ciclos de cultivo activos. También puede desactivar las alarmas de monitorización de la crioconservación, dejando las muestras congeladas desprotegidas. La cobertura total de UPS en las zonas de laboratorio es un requisito normativo en la mayoría de los marcos de acreditación sanitaria y se considera una medida de seguridad indispensable en el diseño de cualquier centro de FIV.
Resumen: Cada departamento de FIV tiene un propósito preciso.
Cada departamento dentro de una clínica de FIV existe para cumplir una función médica específica e insustituible. Desde la consulta con el paciente y la toma de muestras, pasando por el cultivo de embriones y la criopreservación, hasta la cirugía estéril y la recuperación posterior al procedimiento, el diseño de cada sala, el control de la calidad del aire y la distribución física influyen directamente en la seguridad del paciente y los resultados clínicos.
Para los diseñadores de instalaciones, contratistas y operadores de clínicas, comprender estas zonas funcionales es fundamental para una planificación de laboratorios y centros clínicos de FIV que cumplan con los estándares más exigentes. La ubicación de las salas, las especificaciones ambientales y la secuencia del flujo de trabajo deben coordinarse desde la fase inicial del diseño.
