Cómo elegir el mejor panel de control de quirófano para su hospital
Una guía técnica para equipos de proyectos hospitalarios, ingenieros de instalaciones electromecánicas y contratistas que seleccionan la interfaz de control de un quirófano modular.
Respuesta rápida
- En un quirófano modular, el panel de control del quirófano es la interfaz que utiliza el personal para controlar la iluminación, el aire acondicionado y el estado de la sala.
- Verifique seis áreas: integración del sistema, usabilidad, construcción higiénica, confiabilidad eléctrica, soporte para la puesta en marcha y mantenimiento a largo plazo.
- El panel muestra y ajusta las condiciones; el controlador de la unidad de tratamiento de aire (UTA) o el sistema de gestión de edificios (BMS) realiza el control real del aire.
- Solicite listas de interfaces, informes de pruebas y pruebas de aceptación en fábrica antes de aprobar a cualquier proveedor.
El panel de control es un elemento pequeño en la lista de equipos, pero es el punto donde cirujanos, enfermeros y técnicos interactúan diariamente con la iluminación, el aire acondicionado y el estado de la sala. Una especificación deficiente en este panel se manifiesta tarde: durante la puesta en marcha, cuando las responsabilidades de la interfaz no están claras, o después del traspaso, cuando el personal no puede operar la sala según lo previsto.
Esta guía detalla qué aspectos especificar, qué pruebas solicitar y qué errores evitar. Está dirigida a quienes redactan y revisan la licitación: equipos de proyectos hospitalarios, consultores y contratistas.

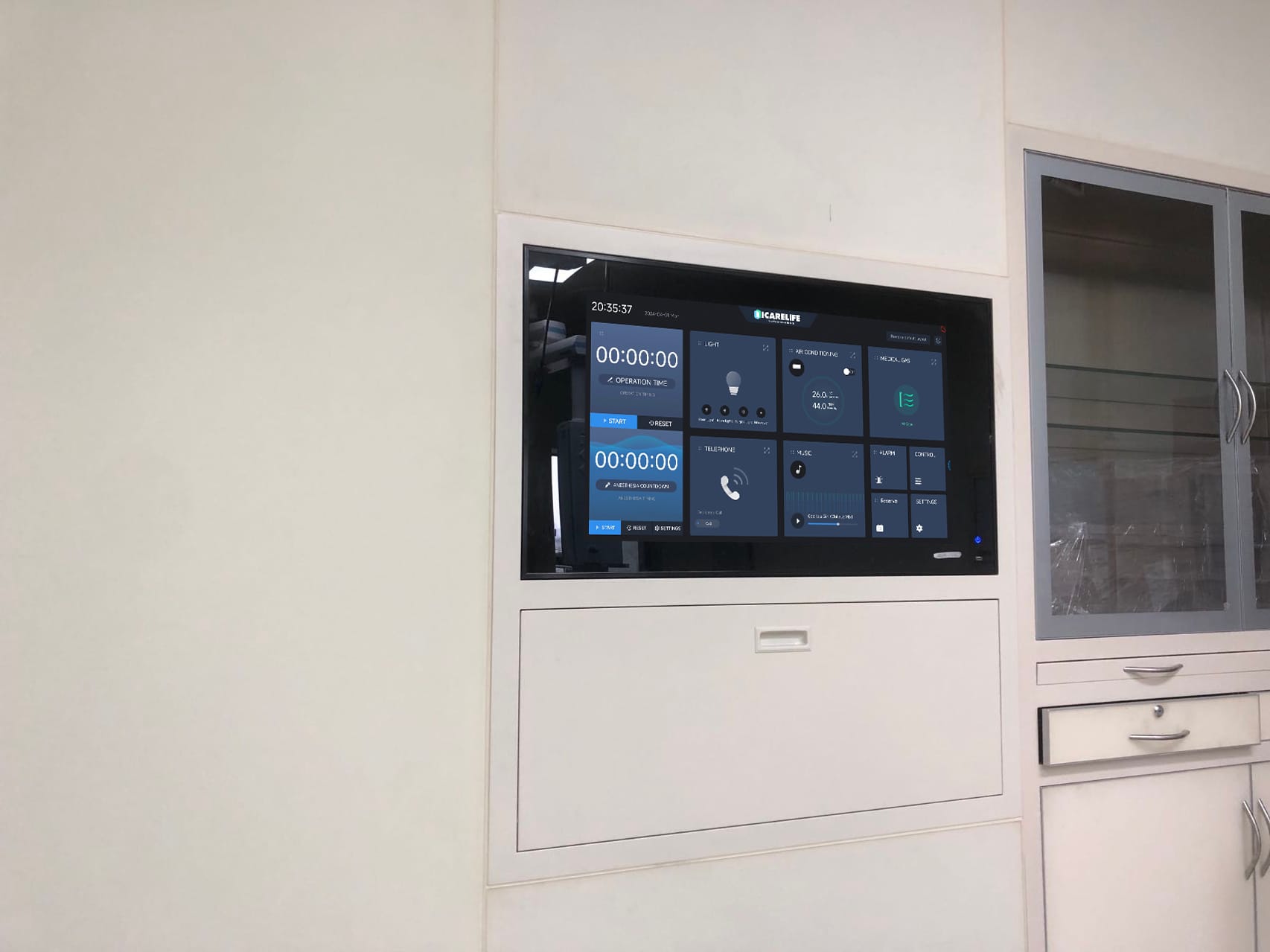

Un panel de control quirúrgico ICARELIFE instalado en un quirófano de hospital.
¿Qué hace un panel de control de quirófano?
El panel es una unidad de control y visualización montada en la pared dentro del quirófano. Permite al personal clínico ver y ajustar las condiciones de la sala desde un único lugar sin salir del campo estéril.
Condiciones de la habitación
Muestra la temperatura, la humedad relativa y la presión diferencial, y permite ajustar el punto de consigna dentro de los límites permitidos.
Control de iluminación
Permite alternar entre las escenas de iluminación general y de trabajo. Las lámparas quirúrgicas suelen tener sus propios controles, con indicador de estado cuando sea necesario.
Estado de la habitación
Reloj, temporizador quirúrgico e indicador de alarma, para que el equipo pueda detectar cualquier anomalía sin abandonar la mesa de operaciones.
Interfaces del sistema
Señales hacia y desde la unidad de tratamiento de aire (UTA), el techo de flujo de aire laminar, las puertas herméticas y, cuando sea necesario, el sistema de gestión de edificios (BMS) del hospital.
Para conocer las funciones configurables, las opciones de visualización y los detalles de la interfaz de una unidad completa, consulte la página del producto del panel de control para quirófano de ICARELIFE.
Integración del panel de control del quirófano con los sistemas del teatro
En un quirófano modular, los paneles de pared, las puertas, el techo, el sistema de climatización y los controles son suministrados por diferentes proveedores. La lista de interfaces del panel determina si funcionan como un solo sistema.
| Sistema conectado | Señales típicas | Confirma antes de realizar el pedido. |
|---|---|---|
| Techo de flujo de aire laminar/UTA | Puntos de ajuste de temperatura y humedad, estado del ventilador, alarmas de filtro y de fallos. | ¿Quién es el responsable de la lógica de control y qué puntos de ajuste puede modificar el personal? |
| Sensores de Presión: | Valor de presión diferencial y alarma de baja presión | Certificado de ubicación, alcance y calibración del sensor |
| Puertas correderas herméticas | Estado de apertura/cierre, alarma de puerta abierta, enclavamiento | Retardo de la alarma de puerta abierta mediante señal cableada o en red. |
| Iluminación | Selección de escena, estado de encendido/apagado | Método de atenuación y comportamiento al restablecerse la energía. |
| Sistema de gestión de tejidos del hospital | Informes de alarma y estado | Protocolo (por ejemplo Modbus o BACnet) y lista de puntos |
Tres preguntas distinguen una especificación viable de una arriesgada:
- Método de interfaz. Los contactos de relé cableados son sencillos y transparentes; los protocolos de red transmiten más datos, pero necesitan una lista de puntos definida y un integrador con nombre.
- Escalabilidad Las entradas y salidas libres permiten añadir posteriormente componentes, como sensores adicionales, sin necesidad de sustituir el panel.
- Personalización La disposición de los botones y los campos de visualización debe ajustarse al equipamiento real del quirófano y al flujo de trabajo clínico, y no a una página de catálogo fija.
Usabilidad en condiciones quirúrgicas
Un panel que resulta fácil de usar en una sala de exposición puede ser complicado en una mesa de juego. La usabilidad debe probarse teniendo en cuenta el uso que se le dará a la sala.

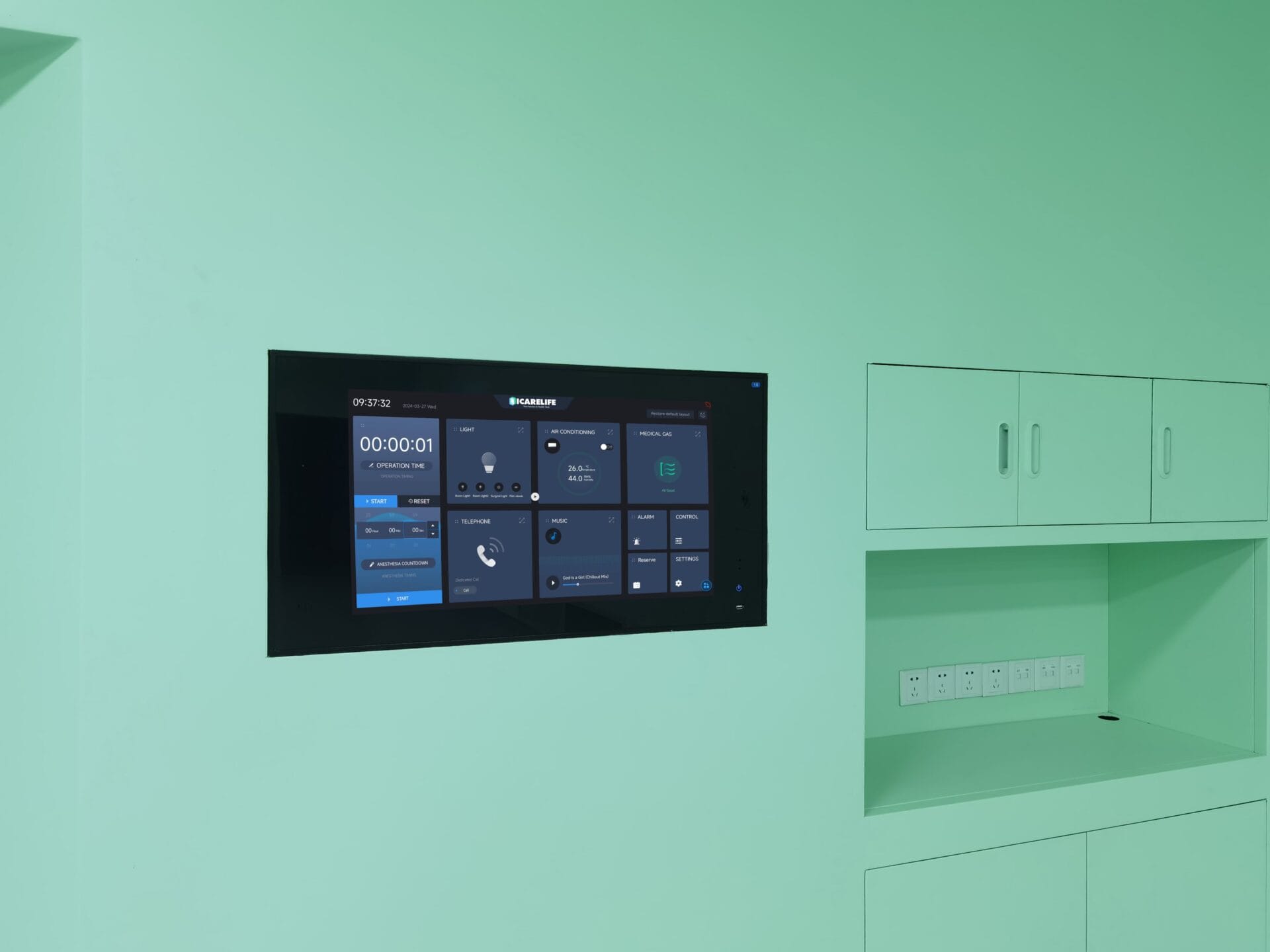

Panel de control mural en un quirófano de hospital ya terminado.
-
Operación con guantes quirúrgicos
Prueba la respuesta táctil con las manos enguantadas, incluso con guantes ligeramente húmedos. No todas las tecnologías de pantalla táctil funcionan igual.
-
Funciones críticas dentro de una o dos acciones
La iluminación y los ajustes ambientales más utilizados no deberían estar ocultos tras varios niveles de menú.
-
Acceso basado en roles
Los ajustes de presión y renovación de aire deben estar protegidos para que solo el personal de ingeniería autorizado pueda modificarlos.
-
Claridad del idioma y de los iconos
El soporte en el idioma local y los símbolos claros reducen el tiempo de capacitación, especialmente en equipos hospitalarios multilingües.
-
Reversión manual para funciones esenciales
La iluminación de la habitación y el funcionamiento de las puertas deberían seguir siendo posibles aunque falle la pantalla táctil.
Diseño higiénico para un panel de control de quirófano
La higiene se centra principalmente en la geometría, el sellado y la compatibilidad de los materiales con los desinfectantes que ya utiliza el hospital.

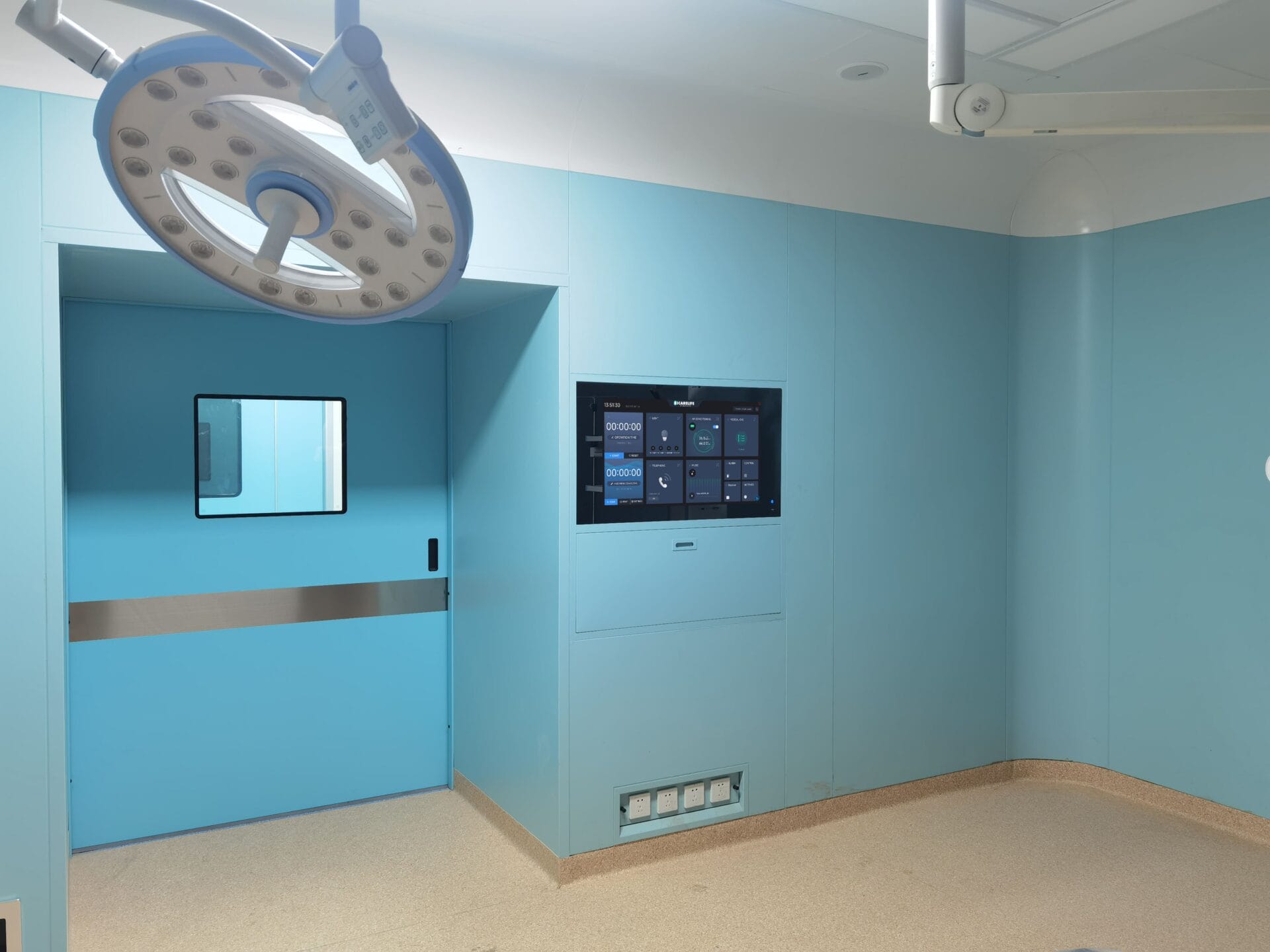

Detalle de la instalación de un panel en la pared de un quirófano de hospital.
| Requisito | Qué preguntarle al proveedor | Pruebas a solicitar |
|---|---|---|
| Rostro liso y sin imperfecciones | Cómo se sella el panel al panel de la pared y si queda algún hueco o fijación expuesta. | Plano de instalación y detalles de sellado |
| Material y acabado | Material de la mascarilla y su resistencia a los desinfectantes hospitalarios. | Ficha de datos del material y lista de compatibilidad química |
| Protección de ingreso | Clasificación IP de la cara frontal para el método de limpieza previsto. | Informe de ensayo o declaración según la norma IEC 60529 |
| Afirmación antimicrobiana | ¿Qué superficie lleva el tratamiento y cómo se probó? | Informe de laboratorio, por ejemplo, según la norma ISO 22196. |
| Entradas de cable | Cómo se sellan las entradas de cables y conductos en la pared. | dibujo de detalle |
Errores comunes en las especificaciones
- Se requiere que el panel cumpla con la norma ISO 14644. La norma ISO 14644-1 clasifica la calidad del aire de una habitación; no certifica un dispositivo de montaje en pared. Especifique la clase de la habitación y exija que el panel no la comprometa.
- El uso de una superficie antimicrobiana como sustituto de la limpieza. La desinfección rutinaria sigue siendo la medida de control.
- Admite tapas abatibles, marcos elevados o fijaciones abiertas que crean hendiduras en la superficie de la pared.
- Se omite el método de limpieza, por lo que la clasificación IP y los materiales se eligen sin tener en cuenta este.
Fiabilidad eléctrica y funcionamiento a prueba de fallos
Un quirófano no puede detenerse para reiniciar un controlador. La fiabilidad se define por el comportamiento durante las fallas, no por la velocidad del procesador.
- Continuidad del suministro eléctrico. El panel debe soportar la conmutación al sistema eléctrico principal del hospital y mantener su configuración. Un sistema de alimentación ininterrumpida (UPS) o una batería de respaldo para el controlador del panel es una forma común de lograrlo.
- Comportamiento definido en caso de fallo. La especificación debe indicar qué hacen los sistemas de iluminación, puertas y aire acondicionado si se pierde el panel o su enlace de comunicación. Las funciones esenciales no deben depender de que el panel esté en línea.
- Estándar de ensamblaje eléctrico. Pregunte qué norma rige la construcción del panel, por ejemplo la IEC 61439 para conjuntos de baja tensión, y si se dispone de informes de pruebas de compatibilidad electromagnética (CEM).
- Capacidad de procesamiento. El controlador debe gestionar todas las entradas de los sensores y la interfaz sin retardo en la visualización, con capacidad de reserva para puntos futuros.
Un controlador de teatro dedicado es adecuado para:
- Uno o pocos cines
- No hay BMS hospitalario disponible
- Se requiere operación independiente
- Programas de entrega a corto plazo
Un panel con sistema de gestión de edificios (BMS) integrado es adecuado para:
- Quirófanos multiquirófano
- Gestión centralizada de monitorización y alarmas
- Requisitos de registro de tendencias
- Un sistema BMS existente con un integrador designado.
Instalación, puesta en marcha y documentación
La mayoría de los problemas tardíos son problemas de coordinación. Una secuencia clara de pasos, con evidencia en cada etapa, los previene.
Proyecto de panel de control para quirófano de ICARELIFE.
-
Acuerde con anticipación el cronograma de E/S y los recortes de pared.
Las dimensiones de los paneles, el trazado de los conductos y los recortes deben coordinarse con el proveedor de paneles de pared antes de la fabricación de la pared.
-
Prueba de aceptación en fábrica
Compruebe todas las funciones y las alarmas simuladas antes del envío, comparándolas con el cronograma de E/S acordado.
-
Pruebas integradas del sitio
Pruebe el panel junto con la unidad de tratamiento de aire (UTA), las puertas y el sistema de gestión de edificios (BMS), incluyendo el comportamiento de la alarma y el restablecimiento de la energía.
-
Registros de calibración de sensores
Las lecturas de temperatura, humedad y presión solo son tan fiables como su calibración.
-
La formación del personal
Sesiones separadas para usuarios clínicos y para ingenieros de mantenimiento.
-
Documentos de entrega
Diagramas de cableado finalizado, lista de E/S, manuales de usuario y mantenimiento, copia de seguridad del software y lista de piezas de repuesto.
Normas a las que hacer referencia en la especificación
Las normas se aplican a diferentes partes del sistema. Citar la norma correcta para cada elemento garantiza la validez de la licitación.
| Estándar | Se aplica a | Relevancia para el panel de control |
|---|---|---|
| ISO-14644 1 | Clasificación de la limpieza del aire en salas blancas | Define la clase de habitación que el panel no debe comprometer. |
| ASHRAE 170 | Ventilación de centros sanitarios | Información de referencia sobre las relaciones entre temperatura, humedad y presión en quirófanos, así como sobre los cambios de aire. |
| DIN-1946 4 | Ventilación en las habitaciones de hospital | Referencia común para las clases de aire de quirófano en muchos mercados. |
| IEC 61439 | Conjuntos de aparamenta y control de baja tensión | Construcción del conjunto eléctrico |
| IEC 60529 | Grados de protección contra la entrada de polvo y agua (código IP) | Protección frontal contra la humedad durante la limpieza. |
| ISO 22196, | Actividad antibacteriana en superficies no porosas | Método que respalda las afirmaciones sobre superficies antimicrobianas |
Verificación de proveedores y costo total de propiedad
La cotización más baja rara vez es la más económica. Compare lo que incluye cada cotización y lo que el proveedor puede demostrar.
| Criterio | Evidencia fuerte | bandera roja |
|---|---|---|
| Proyectos de referencia | Hospitales con nombres, referencias contactables y fotos de los paneles instalados. | Reclamaciones genéricas sin nombres de proyectos |
| Alcance de la integración | Lista de interfaces por escrito y clara división de responsabilidades. | "Integración por terceros" sin detalles |
| Servicio en su región | Proceso de respuesta establecido, repuestos locales, diagnóstico remoto. | Se prometió asistencia sin describir el proceso. |
| Documentación | Manuales de muestra, planos e informes de pruebas suministrados en la fase de licitación. | Los documentos se entregarán únicamente después de la adjudicación. |
| Software y configuración | Copia de seguridad y derechos de acceso entregados al hospital. | Configuración bloqueada que solo el proveedor puede modificar. |
El coste total de propiedad debe incluir la instalación, la puesta en marcha, la formación, el mantenimiento planificado, las piezas de repuesto y el coste del tiempo de inactividad. El ahorro energético derivado de una lógica de control adecuada es real, pero depende del diseño de la unidad de tratamiento de aire (UTA), por lo que debe evaluarse a nivel de sistema y no atribuirse únicamente al panel.
Panel de control de quirófano
Interfaz configurable para la iluminación, las condiciones y el estado de la sala, diseñada para conectarse con la unidad de tratamiento de aire (UTA), las puertas herméticas y el sistema de gestión de edificios (BMS) del hospital en un quirófano modular.
El equipo de ICARELIFE, junto con el director de NeatPanel y un panel de control quirúrgico de ICARELIFE.
Preguntas frecuentes
Un panel de control de quirófano proporciona al personal clínico una interfaz de pared para la iluminación, las condiciones de la sala y el estado general. Normalmente muestra la temperatura, la humedad y la presión diferencial, y activa las alarmas. Se conecta a la unidad de tratamiento de aire (UTA), las puertas y, cuando sea necesario, al sistema de gestión de edificios (BMS) del hospital.
Por lo general, no. Los circuitos de control de aire, humedad y presión se gestionan mediante el controlador de la unidad de tratamiento de aire (UTA) o el sistema de gestión de edificios (BMS). El panel muestra sus valores y permite ajustarlos dentro de los límites establecidos por el hospital. Los ajustes críticos para la seguridad deben estar protegidos mediante niveles de acceso.
Las interfaces más comunes son los contactos de relé cableados y los protocolos de red como Modbus o BACnet. La elección correcta depende del controlador de la unidad de tratamiento de aire (UTA) y del sistema de gestión de edificios (BMS) del hospital. Independientemente de cuál se utilice, se debe acordar una lista de requisitos por escrito antes de la fabricación.
No es imprescindible por sí solo. Lo más importante es que el rostro esté liso, sellado y sea fácil de limpiar, además de tolerar los desinfectantes del hospital. Si se menciona la propiedad antimicrobiana, solicite el informe de la prueba de laboratorio, por ejemplo, según la norma ISO 22196, y mantenga la desinfección rutinaria.
Sí, pero requiere realizar cortes en paredes terminadas e instalar cableado nuevo. El equipo debe confirmar la ubicación de las instalaciones ocultas, el método de sellado, la compatibilidad de la interfaz con la unidad de tratamiento de aire (UTA) existente y el tiempo de inactividad necesario. Una inspección previa al pedido reduce las sorpresas.
Como mínimo: diagramas de cableado final, lista de E/S, manuales de usuario y mantenimiento, registros de pruebas de fábrica y del sitio, registros de calibración de sensores, copia de seguridad del software y lista de repuestos. Estos documentos son los que permiten al hospital mantener la sala de forma independiente.
